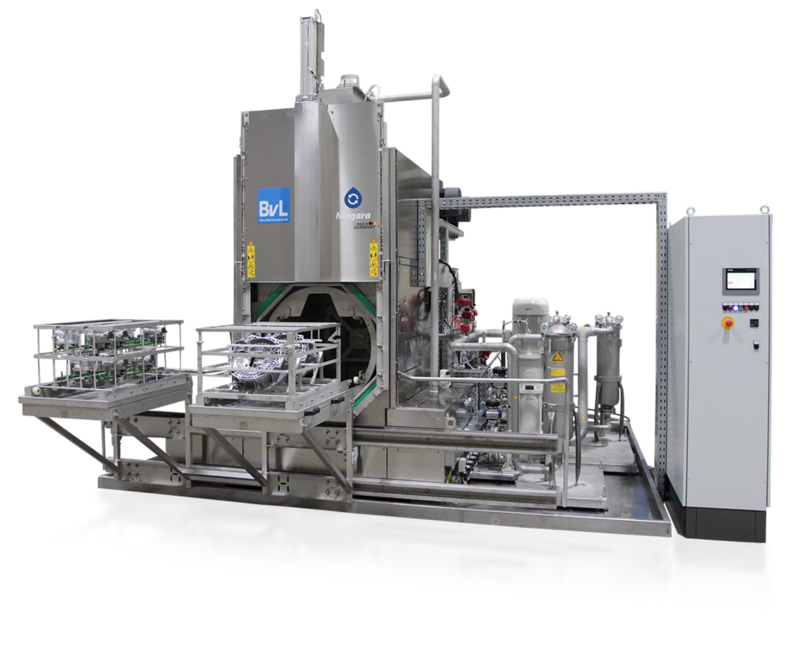

NiagaraDFS

Установка очистки обливом и распылением для высочайших требований к чистоте

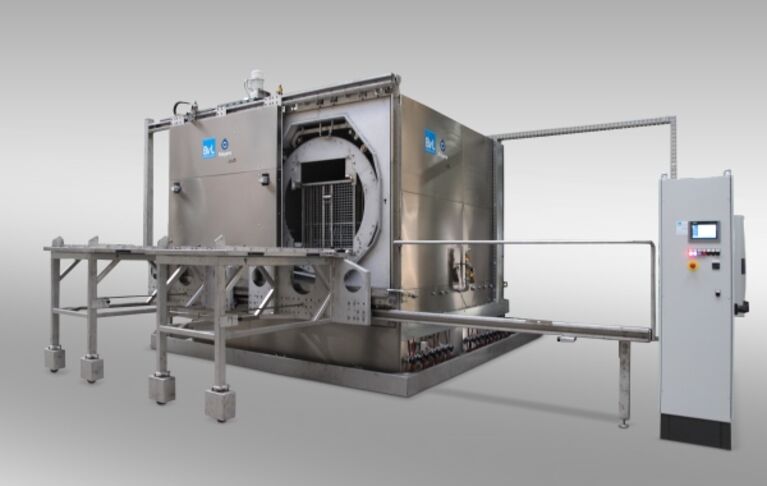

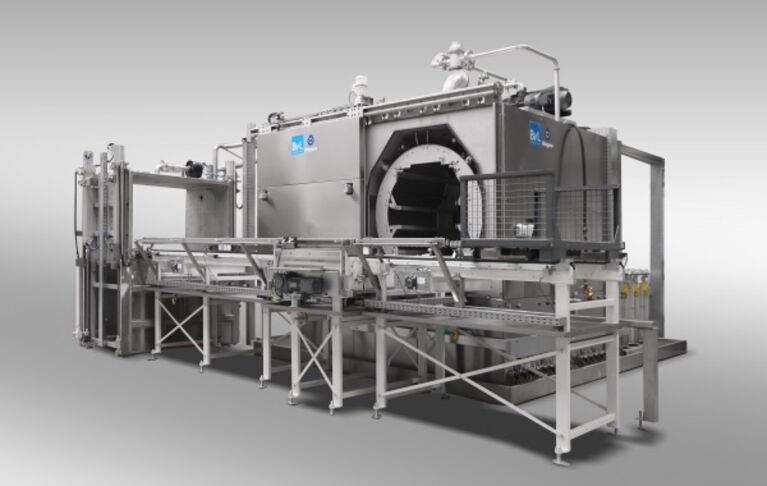

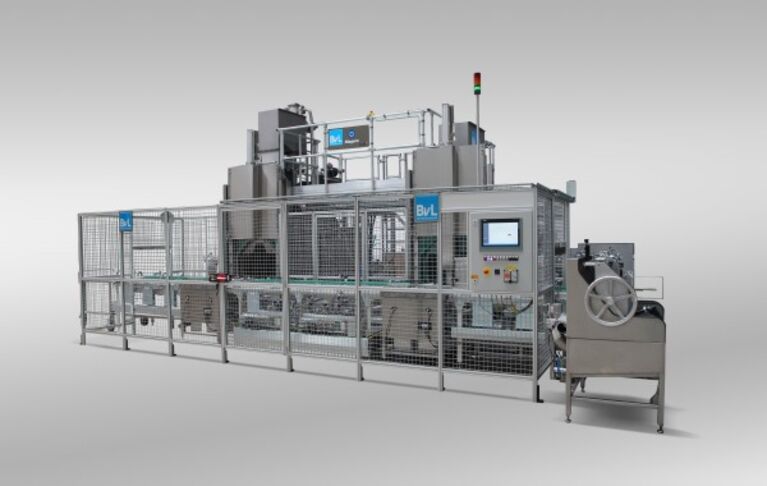

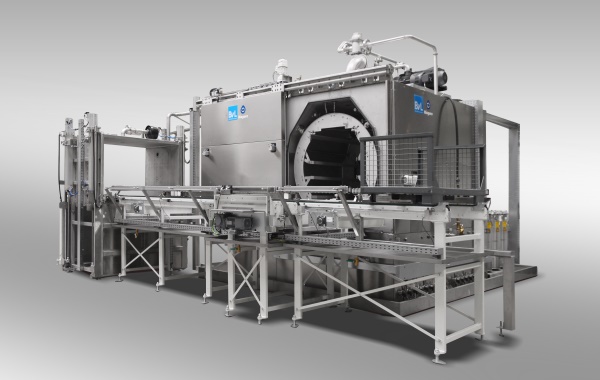

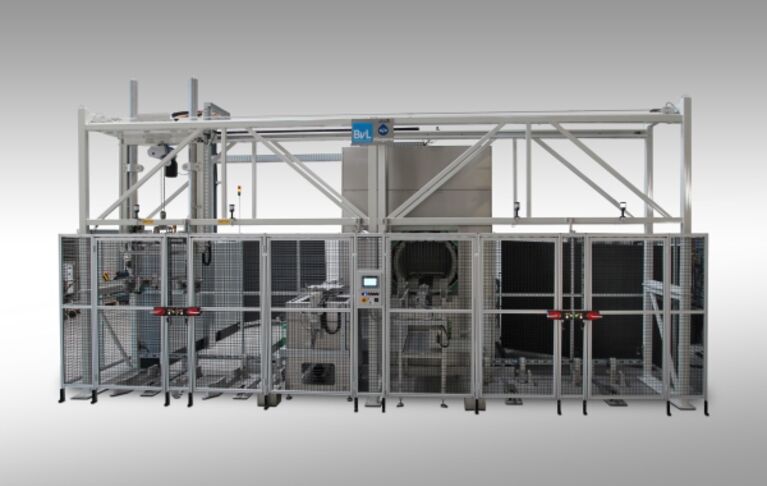

NiagaraDFS – установка очистки обливом и распылением с ренским колесом. Тщательная очистка со всех сторон обеспечивается благодаря вращению корзин или опоры изделия вокруг горизонтальной оси. Опциональная ультразвуковая очистка дополнительно улучшает результат очистки. Все этапы процесса выполняются в одной камере.

Установка

Система очистки:	очистка обливом и распылением с плоскоструйными соплами
Принцип действия:	вращающееся ренское колесо при неподвижной сопловой рамке и опциональной сопловой рамке, вращающейся в том же или противоположном направлении, для надежной очистки
Системы баков:	каскадные системы с одним и несколькими обогреваемыми баками большого объема для увеличения срока службы рабочей среды
Загрузка:	фронтальная загрузка посредством захвата на роликах
Корпус:	удобная в уходе и внешне привлекательная нержавеющая сталь
Изоляция бака:	нержавеющая сталь для высокой энергоэффективности
Управление:	Siemens Simatic с удобной в управлении сенсорной панелью Siemens
Контроль ванны:	Libelle Fluid Control для поддержания наилучшего качества технологической воды
Система фильтрации:	съемный коробчатый фильтр для удаления крупной грязи в обратной линии системы очистки/промывки

Техника в деталях

Технические данные

Стандартные типоразмеры	Единица измерения	600	800	1.000	1.200
Полезная длина	MM	600	800	1.000	1.240
Полезная ширина	MM	400	600	600	850
Полезная высота	MM	300	400	600	1.000
Грузоподъемность	кг	100	150	250	1.000
Установка с 1 баками: Объем бака	л	1.000	2.000	2.000	3.800
Установка с 2 баками: Объем бака 1	л	550	1.100	2.000	3.800
2-Tank-Anlage: Inhalt Tank 2Установка с 2 баками: Объем бака 2	л	550	1.100	2.000	3.800

Другие технические характеристики и сведения о работах, выполняемых заказчиком, предоставляются по запросу

Очистное оборудование

Система захватов вращается или поворачивается вокруг горизонтальной оси
Очистка деталей со всех сторон благодаря специальной сопловой рамке
Возможна адаптация сопел и сопловой рамки в соответствии с деталью
Возможно изменение полезных размеров, нагрузки и производительности насоса

Этапы процесса

Этапы процесса выполняются в одной камере:

Мойка: очистка распылением, очистка обливом, очистка обливом с впрыском, очистка обливом в вакууме, ультразвуковая очистка (опция)
Промывка (система с несколькими баками): очистка распылением, очистка обливом, очистка обливом с впрыском, очистка обливом в вакууме, ультразвуковая очистка (опция)
Сушка обдувом (опция), сушка циркулирующим воздухом (опция) или вакуумная сушка (опция)

Опции и дополнения

Системы сушки Nevada
Системы транспортировки: корзины для изделий, подающая тележка, стол поперечного перемещения, портальный погрузчик и система автоматизации
Увеличенная производительность насоса для увеличения давления впрыска
Системы ухода за ваннами (например, системы фильтрации, маслоотделитель)
Безопасность процесса: Libelle Cleaner Control, Libelle Oil Control, Libelle Data Control, дистанционная диагностика
Системы охлаждения Arctic
Системы размагничивания
Каскадная схема баков для увеличения срока службы рабочей среды.
Поддон ванны
Другие компоненты системы

Smart Cleaning

Интеллектуальная очистка при помощи приложений BvL и интеграции в цифровую сеть! Прозрачные технологические данные для опережающей диагностики и технического обслуживания установки: эффективность и автоматика.

Особенности/варианты

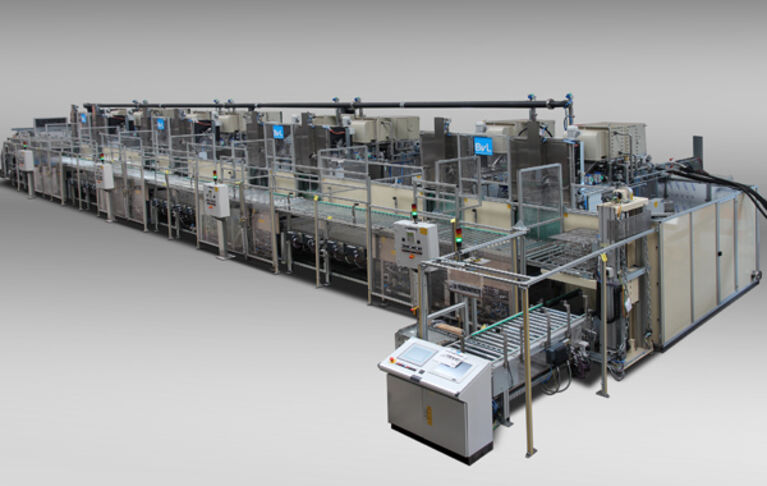

Установка проходного типа для оптимизации времени тактов

Для небольших заготовок в корзине или отдельных заготовок на опоре
Для заготовок сложной формы
Для очень высоких требований к чистоте
Для коротких тактов
