Grundanlage
| Reinigungssystem: | Spritzreinigung mit Flachstrahldüsen |
| Funktionsprinzip: | rotierendes Rhönradsystem bei stehendem Düsenrahmen und optionalem gleich- oder gegenläufig rotierendem Düsenrahmen |
| Anzahl Tanks: | Ein- und Mehr-Tank-Systeme |
| Beschickung: | Frontbeschickung über eine rollengeführte Aufnahmevorrichtung |
| Gehäuse: | Edelstahl |
| Tankisolierung: | Edelstahl |
| Steuerung und Bedienung: | Siemens Simatic mit Siemens Touchpanel |
| Badüberwachung: | Libelle Fluid Control |
Die Technik im Detail
Technische Daten
| Standard-Baugrößen | Einheit | 600 | 800 | 1000 | ||||
| Nutzlänge | mm | 600 | 800 | 1000 | ||||
| Nutzbreite | mm | 400 | 600 | 600 | ||||
| Nutzhöhe | mm | 300 | 400 | 600 | ||||
| Tragkraft | kg | 100 | 100 | 100 | ||||
| 1-Tank-Anlage: Inhalt | l | 700 | 900 | 1000 | ||||
| 2-Tank-Anlage: Inhalt | l | 350 | 450 | 550 | ||||
| 2-Tank-Anlage: Inhalt 2 | l | 250 | 450 | 550 |
Weitere technische Daten und bauseitige Leistungen auf Anfrage
Reinigungstechnik
- Aufnahmesystem rotiert oder schwenkt um die horizontale Achse
- je Tank ein separater Düsenrahmen zur Reduzierung von Vermischung
- Anpassung der Düsen und Düsenrahmen auf das Bauteil möglich
- Anpassungen der Nutzabmessungen, Traglasten und Pumpenleistungen möglich
Prozessschritte
Die Prozessschritte erfolgen in einer Kammer:
- Waschen im Spritzverfahren
- Spülen im Spritzverfahren (bei Mehr-Tank-System)
- VE-Spülen (optional)
- Trocknen durch Abblasen (optional) oder Umlufttrocknung (optional)
Optionen und Ergänzungen
- Trocknungssysteme
- Handlingsysteme: Zubringewagen, Querverschiebetisch, Portallader und Automatisierung
- erhöhte Pumpenleistung: Spritzdruckerhöhung
- Badpflegemaßnahmen (z. B. Filtrationssysteme, Ölabscheider)
- Prozesssicherheit: Libelle Cleaner Control, Libelle Oil Control, Libelle Data Control
- Kaskadenführung
- Bodenauffangwanne
- weitere Systemkomponenten
Smart Cleaning
Intelligente Reinigung durch BvL-Apps und digitale Vernetzung. Transparente Prozessinformationen für eine vorausschauende Diagnose und Wartung der Anlage: effizient und automatisch.
- für Kleinteile im Korb oder Einzelteile auf Werkstückträger
- für schöpfende Teile
- für leichte und mittelstarke bis starke Verunreinigungen

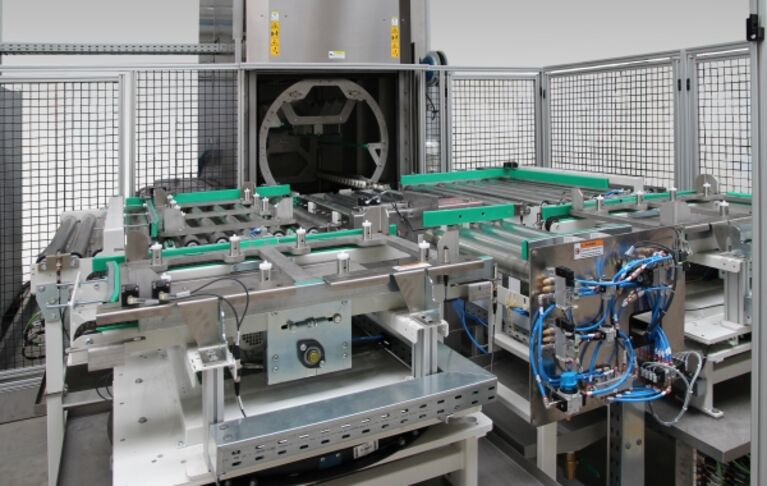

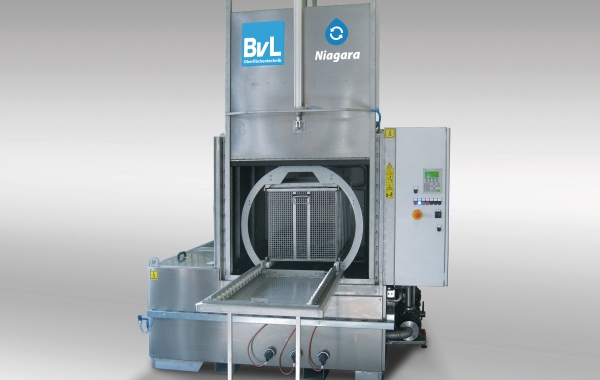

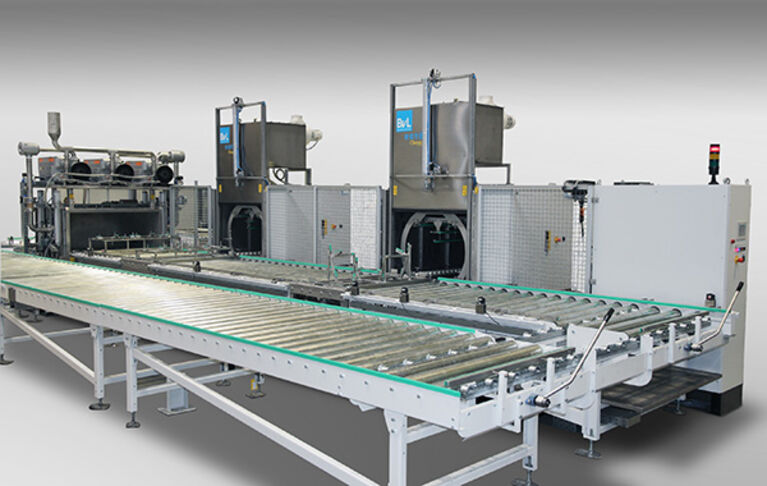

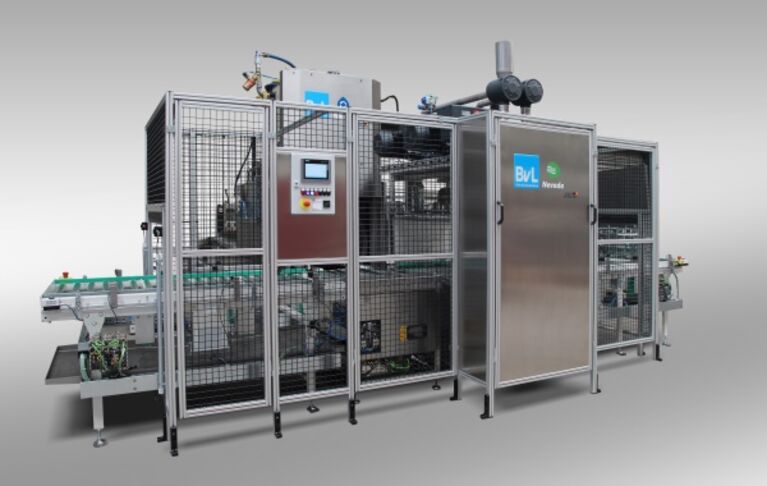

Impressionen individueller Auslegung
