Grundanlage
| Reinigungssystem: | Spritzreinigung mit Flachstrahldüsen |
| Funktionsprinzip: | oszillierendes Düsensystem bei stehendem Bauteil |
| Anzahl Tanks: | Ein- und Mehr-Tank-Systeme |
| Beschickung: | stirnseitig |
| Gehäuse: | Edelstahl |
| Tankisolierung: | Edelstahl |
| Steuerung und Bedienung: | Siemens Simatic mit Siemens Touchpanel |
| Badüberwachung: | Libelle Fluid Control |
Die Technik im Detail
Technische Daten
| Anlagen-Beispiele | Einheit | Bsp. 1 | Bsp. 2 | |||||
| Nutzlänge | mm | 2.200 | 5.000 | |||||
| Nutzbreite | mm | 500 | 2.500 | |||||
| Nutzhöhe | mm | 1.550 | 2.700 | |||||
| Tragkraft | kg | 3.000 | 25.000 | |||||
| 1-Tank-Anlage: Inhalt | l | 3.800 | ||||||
| 2-Tank-Anlage: Inhalt Tank 1 | l | 9.000 | ||||||
| 2-Tank-Anlage: Tank 2 | l | 5.000 |
Weitere technische Daten und bauseitige Leistungen auf Anfrage
Reinigungstechnik
- Der umlaufende Düsenrahmen oszilliert am Bauteil entlang, die Düsenanordnung ermöglicht auch die stirnseitige Reinigung
- je Tank ein separater Düsenrahmen zur Reduzierung von Vermischung
- Anpassung der Düsen und Düsenrahmen auf das Bauteil möglich
- Ergänzung eines stirn- und rückseitigen Düsenrahmens (optional)
- Anpassung der Traglasten und Nutzabmessungen möglich
Prozessschritte
Die Prozessschritte erfolgen in einer Kammer:
- Waschen im Spritzverfahren
- Spülen im Spritzverfahren (bei Mehr-Tank-System)
- Trocknen durch Umlufttrocknung (optional)
Optionen und Ergänzungen
- Trocknungssysteme
- Handlingsysteme: stationärer Vorbautisch, Beladeschlitten, Querverschiebetisch, automatische Beschickungssysteme
- erhöhte Pumpenleistung: Spritzdruckerhöhung, Einbindung einer Handlanze
- Badpflegemaßnahmen (z. B. Filtrationssysteme, Ölabscheider)
- Prozesssicherheit: Libelle Cleaner Control, Libelle Oil Control, Libelle Data Control
Smart Cleaning
Intelligente Reinigung durch BvL-Apps und digitale Vernetzung. Transparente Prozessinformationen für eine vorausschauende Diagnose und Wartung der Anlage: effizient und automatisch.
- für Bauteile mit sehr großen Außenabmessungen
- für Bauteile mit sehr hohen Gewichten
- für Bauteile mit sehr hohen Schmutzfrachten
- viele Beschickungsmöglichkeiten und Fördervarianten

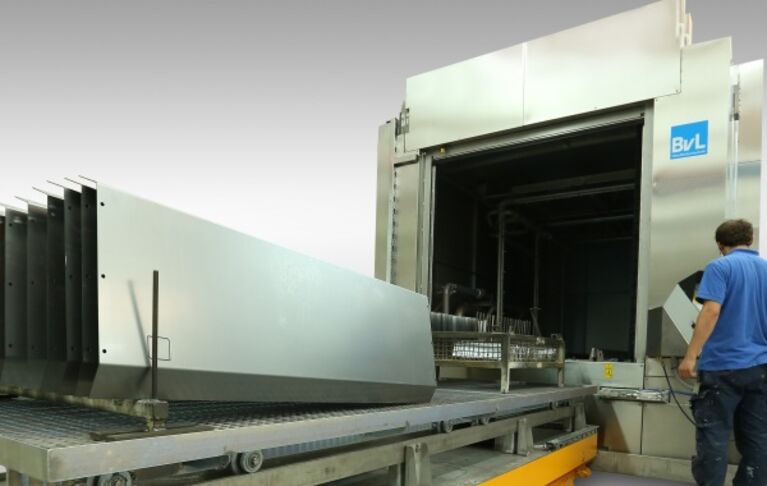

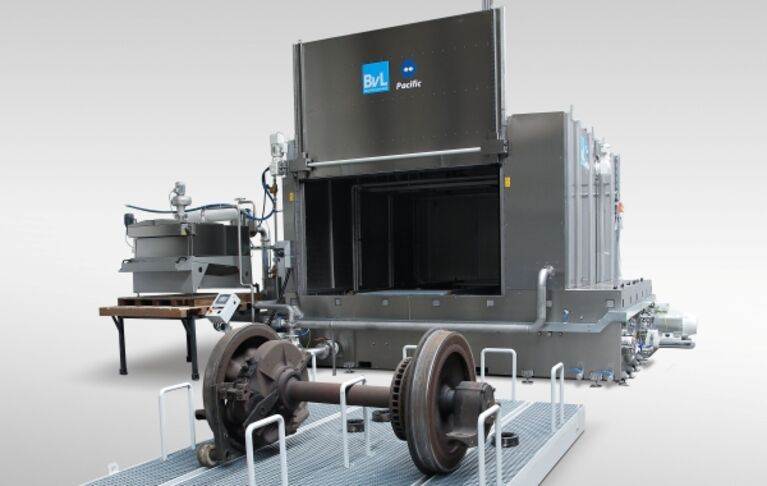

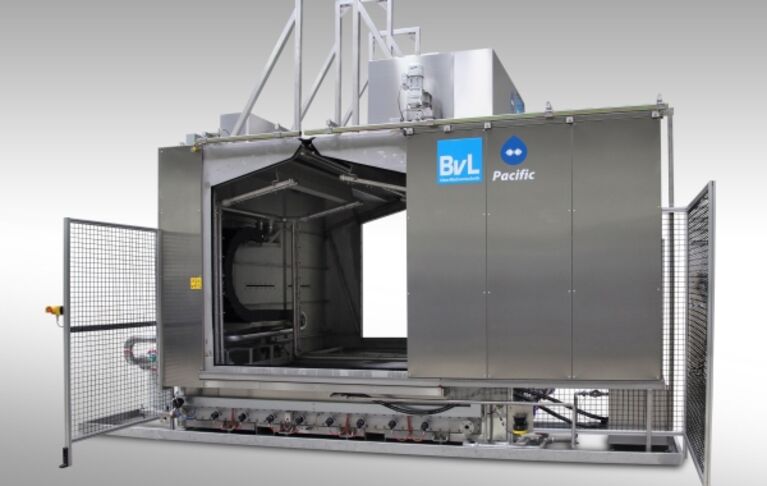

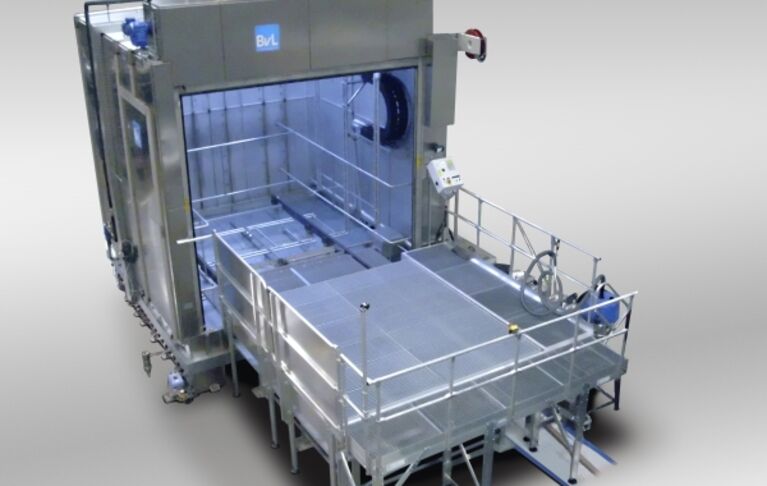

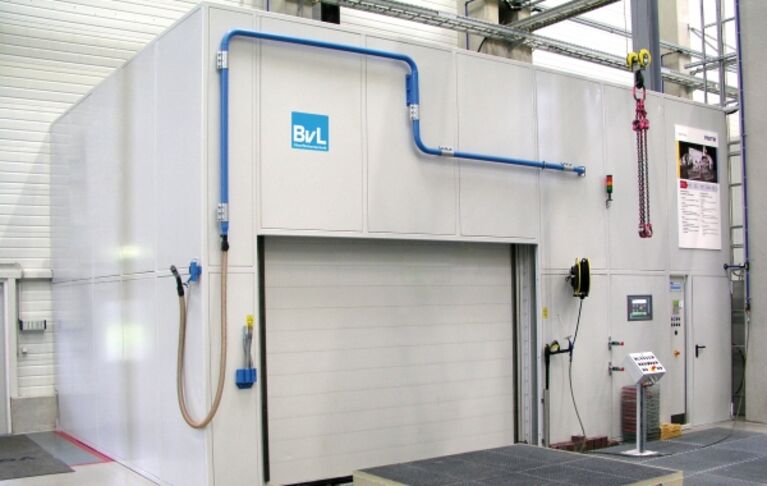

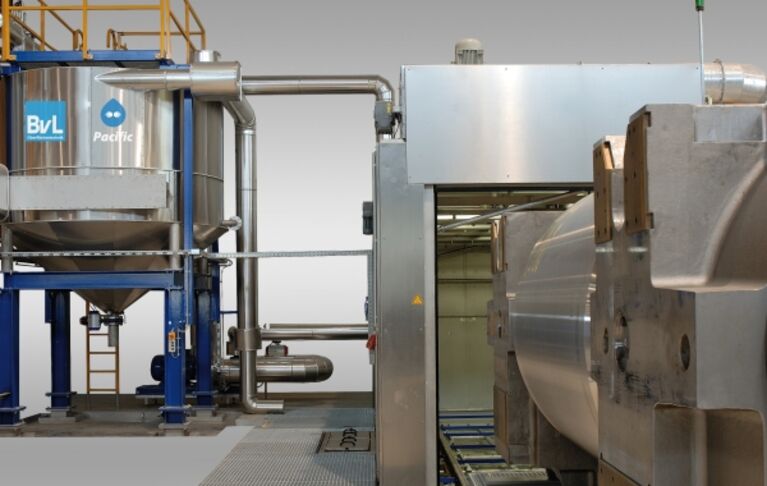

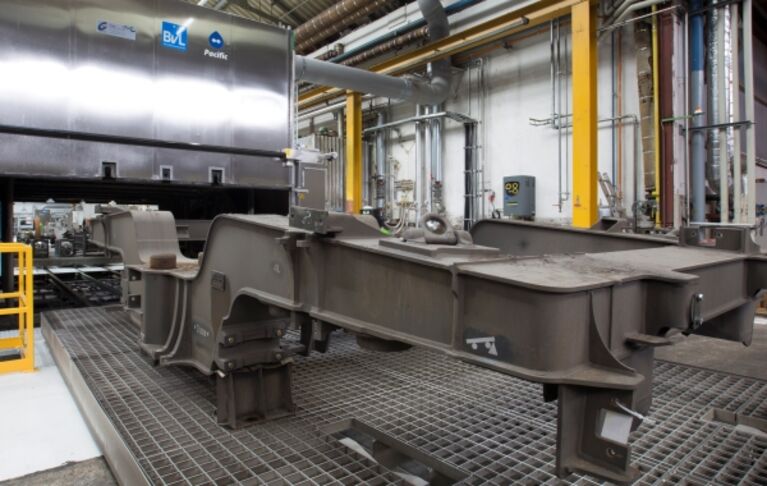

Impressionen individueller Auslegung
